आरओएफ इलेक्ट्रो-ऑप्टिक मॉड्यूलेटर 780 एनएम LINbO3 इंटेंसिटी मॉड्यूलेटर 10जी
विशेषता
* कम इंसर्शन हानि
* उच्च बैंडविड्थ
* निम्न अर्ध-तरंग वोल्टेज
* अनुकूलन विकल्प
आवेदन
⚫ आरओएफ सिस्टम
⚫ क्वांटम कुंजी वितरण
⚫ लेजर संवेदन प्रणाली
⚫ साइड-बैंड मॉड्यूलेशन
| आरओएफ-एएम श्रृंखला | आरओएफ-एएम-07 | आरओएफ-एएम-08 | आरओएफ-AM-10 | आरओएफ-एएम-13 | आरओएफ-एएम-15 | |||
| ऑपरेटिंग तरंगदैर्ध्य | 780 एनएम | 850 एनएम | 1064 एनएम | 1310 एनएम | 1550 एनएम | |||
| बैंडविड्थ | 10GHz | 10GHz | 10/20गीगा | 2.5GHz | 50गीगा | 10GHz | 20GHz | 40GHz |
| निविष्ट वस्तु का नुकसान | ＜5dB | ＜5dB | ＜5dB | ＜5dB | ＜4dB | |||
| विलुप्ति अनुपात @DC | ＞20dB | ＞20dB | ＞20dB | ＞20dB | ＞20dB | |||
| VΠ @आरएफ (1केएचएच) | ＜3V | ＜3V | ＜4V | <3.5V | ＜6V | <5V | ||
| VΠ @पक्षपात | ＜3.5V | ＜3.5V | ＜5V | <5V | <8V | <7V | ||
आदेश की जानकारी
| आरओएफ | AM | XX | XXG | XX | XX | XX |
| प्रकार: एएम---तीव्रता मॉड्युलेटर | तरंगदैर्घ्य: 07---780 एनएम 10---1060 एनएम 13---1310 एनएम 15---1550 एनएम | बैंडविड्थ: 10GHz 20GHz 40GHz 50GHz
| पीडी की निगरानी करें: पीडी---पीडी के साथ | इन-आउट फाइबर प्रकार: पीपी---पीएम/पीएम | ऑप्टिकल कनेक्टर: FA---FC/APCFP---FC/PC एसपी--- अनुकूलन |
आर-एएम-07-10जी
तरंगदैर्ध्य 710nm 10GHz तीव्रता मॉड्यूलेटर
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | ||||
| ऑप्टिकल पैरामीटर | |||||||||
| ऑपरेटिंग तरंगदैर्ध्य | l | 760 | 780 | 800 | nm | ||||
| निविष्ट वस्तु का नुकसान | IL | 4.5 | 5 | dB | |||||
| ऑप्टिकल रिटर्न लॉस | ओआरएएल | -45 | dB | ||||||
| स्विच विलुप्ति अनुपात @DC | ईआर@डीसी | 20 | 23 | dB | |||||
| प्रकाशित तंतु | इनपुटपत्तन | PM780फाइबर (125/250μm) | |||||||
| आउटपुट पोर्ट | PM780फाइबर (125/250μm) | ||||||||
| ऑप्टिकल फाइबर इंटरफ़ेस | FC/PC, FC/APC या अनुकूलन | ||||||||
| विद्युत मापदंड | |||||||||
| ऑपरेटिंग बैंडविड्थ(-3dB) | S21 | 10 | 12 | गीगा | |||||
| अर्ध-तरंग वोल्टेज Vpi | RF | @1KHz |
| 2.5 | 3 | V | |||
| पक्षपात | @1KHz |
| 3 | 4 | V | ||||
| विद्युत वापसी हानि | S11 | -12 | -10 | dB | |||||
| इनपुट प्रतिबाधा | RF | ZRF | 50 | W | |||||
| पक्षपात | Zपक्षपात | 1M | W | ||||||
| विद्युत इंटरफ़ेस | एसएमए(एफ) | ||||||||
सीमा शर्तें
| पैरामीटर | प्रतीक | इकाई | मिन | प्रकार | अधिकतम |
| इनपुट ऑप्टिकल पावर | Pमें, मैक्स | डी बी एम | 20 | ||
| इनपुट आरएफ पावर | डी बी एम | 28 | |||
| बायस वोल्टेज | वीबायस | V | -15 | 15 | |
| परिचालन तापमान | शीर्ष | ℃ | -10 | 60 | |
| भंडारण तापमान | टीएसटी | ℃ | -40 | 85 | |
| नमी | RH | % | 5 | 90 |

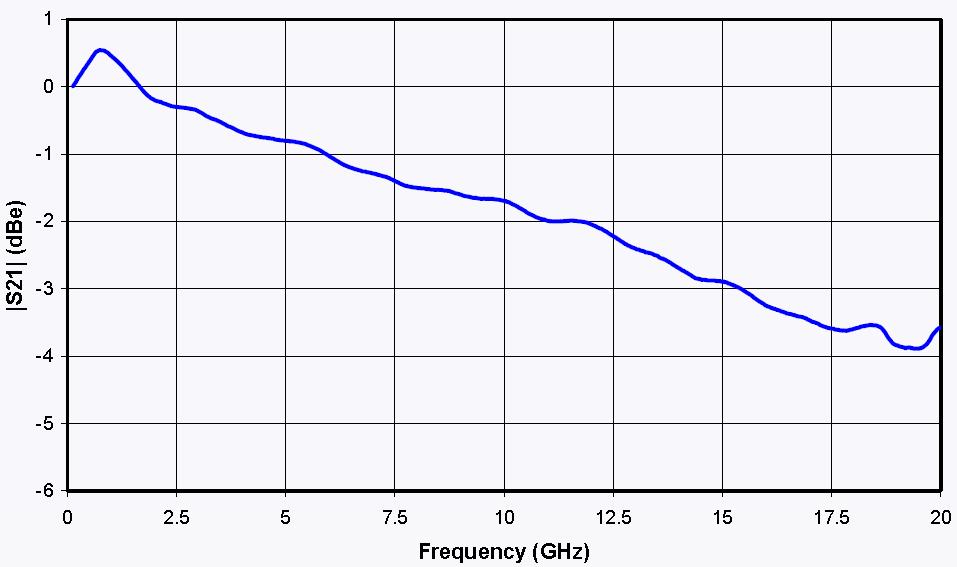

एस21 वक्र
&S11 वक्र
S21 और S11 वक्र
यांत्रिक आरेख
| पत्तन | प्रतीक | टिप्पणी |
| में | ऑप्टिकल इनपुट पोर्ट | पीएम फाइबर (125μm/250μm) |
| बाहर | ऑप्टिकल आउटपुट पोर्ट | पीएम और एसएमएफ विकल्प |
| RF | आरएफ इनपुट पोर्ट | एसएमए(एफ) |
| पक्षपात | पूर्वाग्रह नियंत्रण पोर्ट | 1,2 पूर्वाग्रह, 34-एन/सी |
रोफ़िया ऑप्टोइलेक्ट्रॉनिक्स व्यावसायिक इलेक्ट्रो-ऑप्टिक मॉड्यूलेटर, फ़ेज़ मॉड्यूलेटर, इंटेंसिटी मॉड्यूलेटर, फोटोडिटेक्टर, लेज़र लाइट सोर्स, डीएफबी लेज़र, ऑप्टिकल एम्पलीफायर, ईडीएफए, एसएलडी लेज़र, क्यूपीएसके मॉड्यूलेशन, पल्स लेज़र, लाइट डिटेक्टर, बैलेंस्ड फोटोडिटेक्टर, लेज़र ड्राइवर, फाइबर ऑप्टिक एम्पलीफायर, ऑप्टिकल पावर मीटर, ब्रॉडबैंड लेज़र, ट्यूनेबल लेज़र, ऑप्टिकल डिटेक्टर, लेज़र डायोड ड्राइवर और फाइबर एम्पलीफायर की एक विस्तृत श्रृंखला प्रदान करता है। हम अनुकूलन के लिए कई विशिष्ट मॉड्यूलेटर भी प्रदान करते हैं, जैसे कि 1*4 ऐरे फ़ेज़ मॉड्यूलेटर, अल्ट्रा-लो वीपीआई और अल्ट्रा-हाई एक्सटिंक्शन रेशियो मॉड्यूलेटर, जिनका उपयोग मुख्य रूप से विश्वविद्यालयों और संस्थानों में किया जाता है।
हमें उम्मीद है कि हमारे उत्पाद आपके और आपके शोध के लिए उपयोगी साबित होंगे।
