आरओएफ मिनी हाई गेन संतुलित ऑप्टिकल डिटेक्शन मॉड्यूल ओसीटी सिस्टम बैलेंस्ड फोटोडिटेक्टर

संक्षिप्त वर्णन:

संतुलित प्रकाश पहचान मॉड्यूल (संतुलित फोटोडिटेक्टर) की आरओएफ-बीपीआर श्रृंखला दो मिलान फोटोडायोड और एक अल्ट्रा-लो शोर ट्रांसइम्पेडेंस एम्पलीफायर को एकीकृत करती है, जो लेजर शोर और सामान्य मोड शोर को प्रभावी ढंग से कम करती है, सिस्टम के शोर अनुपात में सुधार करती है, जिसमें विभिन्न प्रकार की वर्णक्रमीय प्रतिक्रिया वैकल्पिक होती है। कम शोर, उच्च लाभ, उपयोग में आसान इत्यादि, मुख्य रूप से स्पेक्ट्रोस्कोपी, हेटेरोडाइन डिटेक्शन, ऑप्टिकल विलंब माप, ऑप्टिकल सुसंगतता टोमोग्राफी और अन्य क्षेत्रों के लिए उपयोग किया जा रहा है।

नेत्र विज्ञान में ओसीटी सिस्टम के लिए अनुकूलित मिनी संतुलित डिटेक्शन मॉड्यूल में उच्च लाभ और कम शोर विशेषताएं, उच्च सामान्य-मोड अस्वीकृति अनुपात और तरंग दैर्ध्य अनुकूलन के माध्यम से उच्च आउटपुट वोल्टेज आयाम (~ 12 वी) है। इसका उपयोग मेडिकल ओसीटी उपकरणों में बैच अनुप्रयोगों में किया गया है, और डिटेक्टर को 1310nm और 1550nm तरंग दैर्ध्य के लिए भी अनुकूलित किया जा सकता है।


उत्पाद विवरण

रोफिया ऑप्टोइलेक्ट्रॉनिक्स ऑप्टिकल और फोटोनिक्स इलेक्ट्रो-ऑप्टिक मॉड्यूलेटर उत्पाद पेश करता है

उत्पाद टैग

विशेषता

विशिष्ट तरंग दैर्ध्य: 850/1064/1310/1550 एनएम
3dB बैंडविड्थ: 10MHz
उच्च सामान्य-मोड अस्वीकृति अनुपात: > 25dB
उच्च लाभ: 150×103V/W

मिनी हाई गेन संतुलित ऑप्टिकल डिटेक्शन मॉड्यूल ओसीटी सिस्टम संतुलित फोटोडिटेक्टर उच्च संवेदनशीलता फोटोडिटेक्टर सी फोटोडिटेक्टर

आवेदन

⚫हेटरोडाइन का पता लगाना
⚫ऑप्टिकल विलंब माप
⚫ऑप्टिकल फाइबर सेंसिंग सिस्टम
⚫(अक्टूबर)

पैरामीटर

प्रदर्शन पैरामीटर

मॉडल संख्या

आरओएफ-बीपीआर-10एम-ए-एफसी-एसी

आरओएफ-बीपीआर-10एम-बी-एफसी-एसी

वर्णक्रमीय प्रतिक्रिया सीमा

850~1650nm

400~1100nm

विशिष्ट तरंगदैर्घ्य

1310एनएम/1550एनएम

850nm

जवाबदेही

0.95ए/डब्ल्यू@1550 एनएम

0.5ए/डब्ल्यू@850एनएम

3dB बैंडविड्थ

10K-10 मेगाहर्ट्ज

10K-10 मेगाहर्ट्ज

सामान्य-मोड अस्वीकृति अनुपात सीएमआरआर

>25डीबी

>25डीबी

@आरएफ आउटपुट प्राप्त करें

300×103वी/डब्ल्यू

150×103वी/डब्ल्यू

शोर वोल्टेज (आरएमएस)

15एमवीआरएमएस

15एमवीआरएमएस

संतृप्त ऑप्टिकल पावर (सीडब्ल्यू)

60mW

110mW

अधिकतम आउटपुट आयाम

12Vpp

12Vpp

क्षतिग्रस्त ऑप्टिकल पावर

10 मेगावाट

तापमान रेंज आपरेट करना

-20~+70

ऑपरेटिंग वोल्टेज

डीसी 12 वी

कार्यशील वर्तमान

40mA

इनपुट कनेक्टर

FC

आउटपुट कनेक्टर

एसएमए

आउटपुट प्रतिबाधा

50 ओम

आउटपुट युग्मन मोड

एसी कपलिंग (डीसी वैकल्पिक)

कुल मिलाकर आयाम (मिमी)

47 मिमी×40 मिमी×23 मिमी

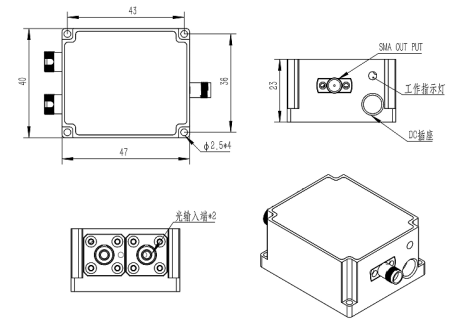

आयाम (मिमी)

जानकारी

आदेश की जानकारी

आरओएफ

XXX

XX

X

XX

XX

X

  बीपीआर-- निश्चित लाभ संतुलित डिटेक्टर

जीबीपीआर-- समायोज्य संतुलन डिटेक्टर प्राप्त करें

-3 db बैंडविड्थ

10एम---10मेगाहर्ट्ज

80एम---80एमHz

200एम---200एमHz

350एम---350मेगाहर्ट्ज

400 मीटर---400 मेगाहर्ट्ज

1जी---1GHz

1.6जी---1.6गीगाहर्ट्ज़



ऑपरेटिंग तरंग दैर्ध्य

ए---850~1650nm

(1550एनएम परीक्षा)

बी---320~1000एनएम

(850एनएम परीक्षा)

ए1---900~1400एनएम

(1064एनएम परीक्षा

ए2---1200~1700एनएम

(1310एनएम or 1550एनएम परीक्षा)

इनपुट प्रकार:

एफसी----फाइबर युग्मन

FS----मुक्त स्थान

युग्मन प्रकार

डीसी---डीसीयुग्मन
एसी---एसीयुग्मन

लाभ प्रकार:

शून्य - सामान्य लाभ

एच--उच्च लाभ की आवश्यकता

टिप्पणी:

1,10 एम, 80 मेगाहर्ट्ज, 200 मेगाहर्ट्ज, 350 मेगाहर्ट्ज और 400 मेगाहर्ट्ज बैंडविड्थ डिटेक्टर ऑपरेटिंग बैंड ए और बी का समर्थन करते हैं; कपलिंग प्रकार एसी और डीसी दोनों कपलिंग वैकल्पिक हैं।

2, 1GHz, 1.6GHz, वर्किंग बैंड A1 और A2 को सपोर्ट करता है; कपलिंग प्रकार केवल एसी कपलिंग समर्थित है।

3, कार्य बैंड ए और बी का समर्थन करने के लिए लाभ समायोज्य (150 मेगाहर्ट्ज) है; कपलिंग प्रकार एसी और डीसी दोनों कपलिंग वैकल्पिक हैं।

4, उदाहरण,आरओएफ-बीपीआर-350एम-ए-एफसी-एसी: 350 मेगाहर्ट्ज निश्चित लाभ संतुलित जांच मॉड्यूल, ऑपरेटिंग तरंग दैर्ध्य 1550 एनएम (850-1650 एनएम), एसी युग्मित आउटपुट।

* यदि आपकी कोई विशेष आवश्यकता है तो कृपया हमारे विक्रेता से संपर्क करें
