अल्ट्रा कॉम्पैक्ट आईक्यू मॉड्यूलेटर बायस कंट्रोलर ऑटोमैटिक बायस कंट्रोलर
विशेषता
• IQ मॉड्यूलेटर मॉड्यूलेशन प्रारूप के लिए तीन पूर्वाग्रह प्रदान करता है स्वतंत्र:
• QPSK, QAM, OFDM, SSB सत्यापित
•प्लग करें और खेलें:
किसी भी मैनुअल अंशांकन को सब कुछ स्वचालित की आवश्यकता नहीं थी
• मैं, क्यू हथियार: शिखर और अशक्त मोड पर नियंत्रित उच्च विलुप्त होने का अनुपात: 50db Max1
• पी आर्म: क्यू+ और क्यू- मोड सटीकता पर नियंत्रक
• कम प्रोफ़ाइल: 40 मिमी (डब्ल्यू) × 28 मिमी (डी) × 8 मिमी (एच)
• उच्च स्थिरता: पूरी तरह से डिजिटल कार्यान्वयन का उपयोग करना आसान है:
• UART2 के माध्यम से मिनी जम्पर लचीले OEM संचालन के साथ मैनुअल ऑपरेशन
• पूर्वाग्रह वोल्टेज प्रदान करने के लिए दो मोड: A.Automatic पूर्वाग्रह नियंत्रण B.user परिभाषित पूर्वाग्रह वोल्टेज
आवेदन
• लिनबो 3 और अन्य iqmodulators
• QPSK, QAM, OFDM, SSB और ETC
• सुसंगत संचरण
प्रदर्शन
चित्रा 1। नक्षत्र (नियंत्रक के बिना)
चित्रा 2। QPSK नक्षत्र (नियंत्रक के साथ

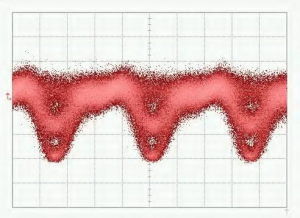

चित्रा 3। QPSK-EYE पैटर्न
चित्रा 5। 16-क्यूएएम नक्षत्र पैटर्न
चित्रा 4। QPSK स्पेक्ट्रम
चित्रा 6। 16-क्यूएएम स्पेक्ट्रम
विशेष विवरण
| पैरामीटर | मिन | प्रकार | अधिकतम | इकाई |
| नियंत्रक प्रदर्शन | ||||
| मैं, क्यू हथियार को नियंत्रित किया जाता हैअशक्त (न्यूनतम) याचरम (अधिकतम) बिंदु | ||||
| विलुप्त होने का अनुपात | मेर1 | 50 | dB | |
| पी आर्म को नियंत्रित किया जाता हैक्यू+(सही द्विघात) याक्यू-( बाएं द्विघात) बिंदु | ||||
| क्वाड में सटीकता | -2 | +2 | डिग्री2 | |
| स्थिरीकरण काल | 15 | 20 | 25 | s |
| विद्युतीय | ||||
| सकारात्मक शक्ति वोल्टेज | +14.5 | +15 | +15.5 | V |
| सकारात्मक शक्ति वर्तमान | 20 | 30 | mA | |
| नकारात्मक शक्ति वोल्टेज | -15.5 | -15 | -14.5 | V |
| नकारात्मक शक्ति वर्तमान | 8 | 15 | mA | |
| आउटपुट वोल्टेज रेंज | -14.5 | +14.5 | V | |
| आयाम | 1%Vπ | V | ||
| ऑप्टिकल | ||||
| इनपुट ऑप्टिकल शक्ति3 | -30 | -8 | डी बी एम | |
| इनपुट तरंग दैर्ध्य | 1100 | 1650 | nm | |
1। मेर न्यूनाधिक विलुप्त होने के अनुपात को संदर्भित करता है। प्राप्त विलुप्त होने का अनुपात आमतौर पर न्यूनाधिक डेटशीट में निर्दिष्ट मॉड्यूलेटर का विलुप्त होने का अनुपात होता है।
2। कृपया ध्यान दें कि इनपुट ऑप्टिकल पावर चयनित पूर्वाग्रह बिंदु पर ऑप्टिकल पावर के अनुरूप नहीं है। यह अधिकतम ऑप्टिकल पावर को संदर्भित करता है कि मॉड्यूलेटर नियंत्रक को निर्यात कर सकता है जब पूर्वाग्रह वोल्टेज πvπ से +vπ तक होता है।
प्रयोक्ता इंटरफ़ेस
चित्रा 5। विधानसभा
| समूह | संचालन | स्पष्टीकरण |
| रीसेट करना | जम्पर डालें और 1 सेकंड के बाद बाहर खींचें | नियंत्रक को रीसेट करें |
| शक्ति | पूर्वाग्रह नियंत्रक के लिए शक्ति स्रोत | V- बिजली की आपूर्ति के नकारात्मक इलेक्ट्रोड को जोड़ता है |
| वी+ बिजली की आपूर्ति के सकारात्मक इलेक्ट्रोड को जोड़ता है | ||
| मध्य पोर्ट ग्राउंड इलेक्ट्रोड के साथ जुड़ता है | ||
| ध्रुवीय1 | PLRI: जम्पर डालें या बाहर खींचें | कोई जम्पर: नल मोड; जम्पर के साथ: पीक मोड |
| PLRQ: जम्पर डालें या बाहर खींचें | कोई जम्पर: नल मोड; जम्पर के साथ: पीक मोड | |
| PLRP: जम्पर डालें या बाहर खींचें | कोई जम्पर: क्यू+ मोड; जम्पर के साथ: क्यू- मोड | |
| नेतृत्व किया | लगातार | स्थिर राज्य के तहत काम करना |
| हर 0.2s पर ऑन-ऑफ या ऑफ-ऑन | प्रसंस्करण डेटा और नियंत्रण बिंदु की खोज | |
| हर 1s पर ऑन-ऑफ या ऑफ-ऑन | इनपुट ऑप्टिकल पावर बहुत कमजोर है | |
| हर 3s पर ऑन-ऑफ या ऑफ-ऑन | इनपुट ऑप्टिकल पावर बहुत मजबूत है | |
| पी.डी.2 | फोटोडायोड के साथ कनेक्ट करें | पीडी पोर्ट फोटोडायोड के कैथोड को जोड़ता है |
| GND पोर्ट फोटोडायोड के एनोड को जोड़ता है | ||
| पूर्वाग्रह वोल्टेज | में, IP: I ARM के लिए पूर्वाग्रह वोल्टेज | आईपी: सकारात्मक पक्ष; में: नकारात्मक पक्ष या जमीन |
| क्यूएन, क्यूपी: क्यू आर्म के लिए पूर्वाग्रह वोल्टेज | QP: सकारात्मक पक्ष; QN: नकारात्मक पक्ष या जमीन | |
| पीएन, पीपी: पी आर्म के लिए पूर्वाग्रह वोल्टेज | पीपी: सकारात्मक पक्ष; पीएन: नकारात्मक पक्ष या जमीन | |
| उर | UART के माध्यम से नियंत्रक संचालित करें | 3.3: 3.3V संदर्भ वोल्टेज |
| GND: जमीन | ||
| आरएक्स: नियंत्रक प्राप्त करें | ||
| TX: नियंत्रक का प्रसारण |
1 ध्रुवीय सिस्टम आरएफ सिग्नल पर निर्भर करता है। जब सिस्टम में कोई आरएफ सिग्नल नहीं होता है, तो ध्रुवीय सकारात्मक होना चाहिए। जब RF सिग्नल का आयाम एक निश्चित स्तर से अधिक होता है, तो ध्रुवीय सकारात्मक से नकारात्मक में बदल जाएगा। इस समय, नल पॉइंट और पीक पॉइंट एक-दूसरे के साथ स्विच करेंगे।
ऑपरेशन पॉइंट को बदले बिना सीधे।
2नियंत्रक फोटोडायोड का उपयोग करने या मॉड्यूलेटर फोटोडायोड का उपयोग करने के बीच केवल एक विकल्प चुना जाएगा। यह दो कारणों से प्रयोगशाला प्रयोगों के लिए नियंत्रक फोटोडायोड का उपयोग करने की सिफारिश की जाती है। सबसे पहले, नियंत्रक फोटोडायोड ने गुणों को सुनिश्चित किया है। दूसरे, इनपुट प्रकाश की तीव्रता को समायोजित करना आसान है। यदि मॉड्यूलेटर के आंतरिक फोटोडायोड का उपयोग करते हुए, तो कृपया सुनिश्चित करें कि फोटोडायोड का आउटपुट करंट इनपुट पावर के लिए सख्ती से आनुपातिक है।
